Celdas de carga

Celdas de carga a la compresión Analógicas y Digitales SCL / ASL

Como resultado de años de diseño y ensayos, las celdas de carga ASL y SCL son apropiadas para usar en balanzas de camiones, plataformas, tolvas, balanzas de grúa, balanzas para aviones, reemplazo de sistemas mecánicos.

La ASL es una celda de carga digital. Junto con su indicador provee una cadena completa de pesaje para una amplia gama de aplicaciones de pesaje. La SCL es la versión analógica.

Ambos modelos son IP68 para los ambientes más rigurosos, y también están disponibles en la versión Ex (Atex) para aplicaciones en áreas explosivas tales como gas, polvo, petroquímicas y plantas químicas.

Celdas de carga a la compresión SCL / ASL

Celdas de carga de doble cizalladura DSL

Presentación

La celda DSL está formada por un cuerpo de acero inoxidable sellado herméticamente con IP 68.
El modo de trabajo en cizalladura doble lo hace especialmente insensible a los esfuerzos laterales que aparecen en los tanques agitados.
Su punto de apoyo permite las dilataciones térmicas e integra un dispositivo anti-vuelco.
Un dispositivo de bloqueo permite el montaje del entorno sin célula, a la vez que facilita a alineación con el tanque.

Campos de aplicación

  • Pesaje de silos, tolvas, tanques y depósitos de de capacidad media y alta.
  • Especialmente adaptado al pesaje de tanques agitados o con restricciones térmicas significativas
Celdas de carga de doble cizalladura DSL

Celdas de carga de tracción TVN – de 50 a 5000 kg

Campo de utilización

Tolvas suspendidas para un uso fuera de metrología legal únicamente.

Generalidades

La celda TVN está constituida de un cuerpo de acero niquelado y está totalmente precintada por copelas soldadas. La célula TVN, estanca (según IP 67), ocupa poco espacio. Está disponible en 7 capacidades :
50, 100, 200, 500, 1 000, 2 000 y 5 000 kg.

Descripción

La celda TVN utiliza el principio de medida de la deformación de una viga sometida a un esfuerzo de cizalladura. Utiliza extensómetros montados en puente de Wheatstone para la conversión de la fuerza en señal eléctrica.

Celdas de carga de tracción TVN

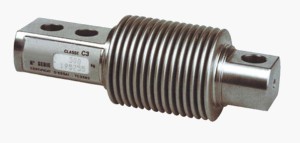

Celdas de carga de flexión BBL – De 10 a 500 kg

Campo de aplicación

Pesaje de tolvas y tanques de pequeña y mediana capacidad.
Renovación de básculas y básculas puentes mecánicas.

Presentación

La celda BBL está constituida de un cuerpo de prueba y de un fuelle en acero inoxidable.
La soldadura hermética del fuelle en el cuerpo de prueba permite obtener una protección IP 68.
Su homologación en clase C3 destina la célula BBL a una utilización en medio industrial en la que se requiere una gran precisión.

Conformidad

Certificado de prueba expedido por un organismo notificado según la recomendación R60 de la OIML.

Opción EX

Zonas 0 y 1 : Protección ia

Celdas de carga de flexión BBL

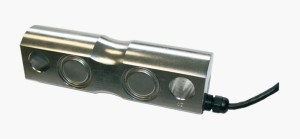

Celdas de carga de cizalladura CMI – De 500 a 5000 kg

Generalidades

La celda CMI está constituido por un cuerpo en acero inoxidable y está enteramente sellado por copolas en Inox sodadas por láser. Está concebido para una utilización en el medio industrial agresivo como,
por ejemplo, los ámbitos químicos. Se beneficia de certificados de pruebas en 3 000d. Hermético (IP 68), la célula CMI es de pequeño tamaño. Es disponible en cuatro capacidades : 500kg, 1000kg, 2000kg
y 5000kg. Los accesorios de montaje que permiten su adaptación al ámbito mecánico, están disponibles en opción.

Descripción

La celda CMI utiliza el principio de medida de la deformación de una viga sometida a un esfuerzo de cizallamiento. Utiliza galgas extensiométricas montadas en puente de Wheatstone para la conversión de la fuerza en señal eléctrica.

Conformidad

Certificado de prueba expedido por un organismo notificado según la recomendación R60 de la OIML.

Opción EX

Versión Ex para uso en zona explosiva de gaz y de polvo según nueva directiva 94/09/CE. EEx ia IIC T6 II 1 G/D.
Atestación CE de tipo N°: LCIE 02 ATEX 6083 X

Celdas de carga de cizalladura CMI
